Польотний контролер (стек) SurpassHobby F722 90A 4in1 BLS ESC Stack 3-8S

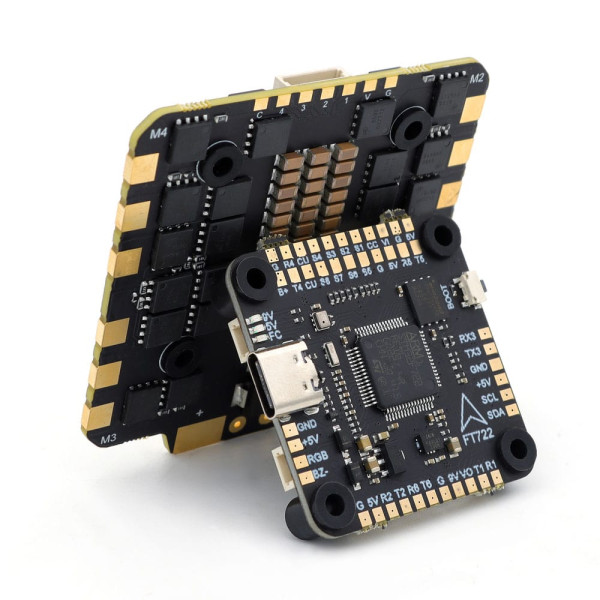

Політний стек — контролер + регулятор обертів двигунів Surpass Hobby F722 90A 4in1 BLS ESC Stack 3-8S

Політний стек — це набір електронних компонентів для дрона, який включає політний контролер (FC) та регулятор обертів двигунів (ESC), інтегровані разом, одна плата над іншою, для зручності монтажу та сумісності. Польотний контролер — це мозок fpv-дрона, а регулятор оберта двигунів — це його мускулатура, що отримує сигнали від польотного контролера і регулює швидкість оберту кожного з дивгунів, забезпечуючи плавність і синхронність руху.

Ці деталі, об'єднані в один набір електроніки — політний стек (Flight Stack) забезпечують стабільне та ефективне керування дроном, керуючи польотом та швидкістю моторів. Фактично, це «мозок» всього fpv дрона, як процесор на компʼютері. Перевага стека — компактність і зручність встановлення, менше проводів (з’єднання робиться шлейфом), оптимальна сумісність між FC та ESC, краща якість пайки й захист від вібрацій.

Що робить польотний контролер F722 Flight Controller

• отримує команди від радіоприймача;
• обробляє дані гіроскопа та акселерометра;
• керує чотирма двигунами;
• стабілізує дрон у польоті;
• може працювати з GPS та іншими периферійними пристроями через UART/I²C;
• має барометр для визначення висоти;
• підтримує OSD;
• записує дані польоту в 16 МБ Blackbox.

4-in-1 ESC 90A — це чотири регулятори швидкості двигунів на одній платі. Кожен канал розрахований на 90 А постійного струму і до 110 А протягом 10 секунд. ESC працює з протоколами DShot300/600.

Даний політний стек призначений для фпв дрона 13 дюймів.

Характеристики політного стека для дрона 13”:

• MCU: STM32F722RET6
• IMU (датчик руху): ICM-42688
• OSD: AT7456E
• Барометр: SPL06-001
• Blackbox (чорний ящик): 16MB
• Вхідна напруга: 3–8S LiPo (11.4–36V)
• 5V-BEC: 5V/2.5A ±0.1V
• 10V-BEC: 10V/2A (USER1)
• IO2: USER2
• Приймач: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
• UART: UART1/2/3/4/5/6
• IIC: I2C1
• Світлодіодна стрічка: так
• Біпер: 5V
• ESC сигнал: підтримка PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600
• USB: Type-C
• Порт струму: так
• Датчик напруги: так
• DFU (кнопка DFU): так
• Прошивка: Betaflight 4.3.1 JHEF7DUAL.HEX
• Розмір: 36×36 мм
• Монтажні отвори: 30.5×30.5×4 мм
• Вага: 8.8 г

Політний стек на 13" фпв дрони Surpass Hobby F722 90A 4in1 BLS ESC Stack 3-8S

• MCU: EFM8BB21F16G
• MOSFET: високопродуктивний MOSFET
• Живлення: 3–8S LiPo
• Безперервний струм: 90А × 4
• Струм у піку: 110А (10 секунд)
• Телеметрія ESC: ні
• Масштаб датчика струму: 200
• Протоколи ESC: DSHOT300/600
• Прошивка: Q_H_40_24_v0.19.2
• Монтаж: 30.5×30.5 мм (діаметр отворів 4 мм)
• Розміри: 57 (Д) × 56 (Ш) мм
• Вага: 28 г

Часті запитання про польотний контролер - стек f722 flight controller esc 90a

1. З якими дронами сумісний польотний контролер (стек) Surpass Hobby F722 ESC 90A 4in1 BLS Stack 3-8S?

Даний польотний стек включає F722 Flight Controller і 4 регулятори швидкості ESC 90A. Стек орієнтований на 13-дюймові FPV-дрони, також заявлена сумісність із 15-дюймовими платформами. Це не контролер для конкретної моделі дрона. Він встановлюється під час збірки FPV-дрона і сумісність визначається характеристиками рами, моторів, акумулятора, пропелерів та іншої електроніки.

2. Чим польотний стек SurpassHobby F722 90A 4in1 BLS ESC Stack 3–8S особливо важливий для 13–15" дронів?

Головна перевага — дуже потужний ESC 90 А × 4. Для великого FPV-квадрокоптера з великими моторами це дає значний запас по струму. Сам польотний контролер працює від 3–8S LiPo (11,4–36 В), має STM32F722RET6, ICM-42688, барометр SPL06-001, шість UART, USB-C, датчики напруги/струму та 5V/10V BEC.

3. Чи можна поставити польотний стек SurpassHobby F722 ESC 90A 4in1 BLS Stack 3–8S на дрон на оптоволокні?

Так. Саме для великих FPV-платформ із великою дальністю польоту та значним навантаженням такий польотний стек може бути дуже доречним, в тому числі для дронів на оптоволокні 13 - 15 дюймів. Увага: стек сам по собі не забезпечує оптоволоконний канал — відповідний модуль треба підключати окремо

4. Які приймачі можна підключити до польотного контролера F722 Flight Controller?

F722 Flight Controller підтримує:

• ExpressLRS (CRSF);
• TBS Crossfire (CRSF);
• SBUS;
• IBUS;
• DSM2;
• DSMX.
