Опис
Специфікація:

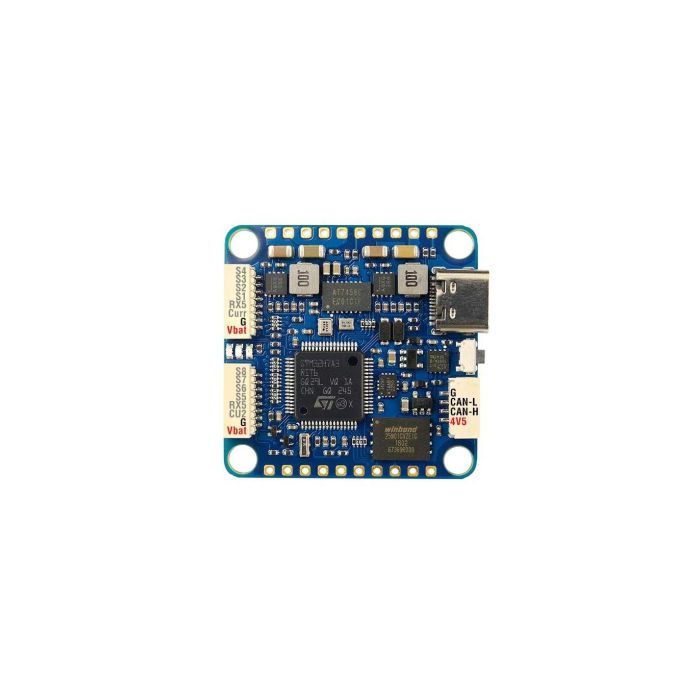

- MCU: STM32H7A3RIT6, 280 МГц Cortex-M7, 1,4 МБ RAM, 2 МБ Flash
- IMU: ICM42688P
- Баро: SPL06-001
- Екранне меню: AT7456E
- Blackbox: 128 МБ флеш-пам'яті (1 Гбіт NAND)
- 6x Uarts (1,2,3,4, 5, 6) з вбудованою інверсією.
- 11 виходів ШІМ
- 1x I2C
- 1x CAN
- 4x АЦП (VBAT, Current, VB2, Cur2)
- 3 світлодіоди для FC STATUS (синій, червоний) та індикатор 3,3 В (червоний)
- USB Type-C (USB2.0)

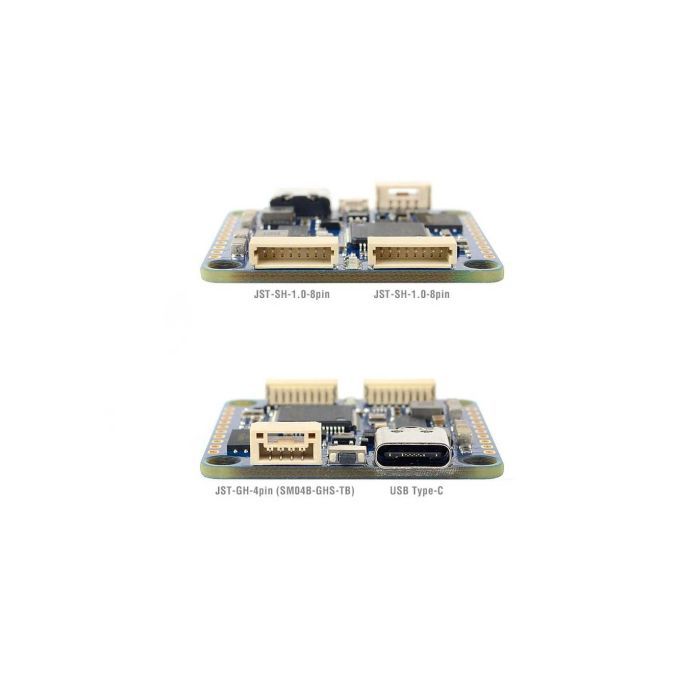

- 8x ШІМ-виходів на 2x JST-SH1.0_8pin роз’єм для 2x 4in1 ESC
- 1x JST-GH1.25_4pin роз'єм (5V/CAN-H/CAN-L/G)
- Перемикання виходу 9 В
- OSD цифрового відео підтримується будь-яким запасним UART
- Вхід Vbat: 6~36В (2~8S LiPo)
- BEC: 5 В 2 А безперерв. (Макс. 3 A)
- BEC: 9 В 2 А безперерв. (Макс. 3 A)
- LDO 3,3 В: макс. 200 мА
- Немає вбудованого датчика струму
- Pad ADC VB2 підтримує макс. 69В (дільник напруги: 1K:20K)
- ArduPilot: MATEKH7A3 (4.6 або новіша)
- ArduPlane https://firmware.ardupilot.org/Plane/latest/MatekH7A3/
- ArduCopter https://firmware.ardupilot.org/Copter/latest/MatekH7A3/
- Прошивка за допомогою STM32CubeProgrammer
- Кріплення: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм
- Розміри: 36 x 36 x 5 мм
- Вага: 7г
Комплектація:
- 1x H7A3-SLIM
- 6x силіконових прокладок від M4 до M3
- 2x 5см кабелі, роз’єми JST-SH1.0_8pin, 8 контактів
- 1x JST-GH-4P - JST-GH-4P кабель для порту CAN, 20 см
Властивості
Виробник
MATEK
МОДЕЛЬ
H7A3-SLIM
Вага
7 г
Процесор
STM32H7A3RIT6
Артикул
H7A3SLIM
Гарантія, міс
1
Штрихкод
2000004416294
Розмір кріплень
30.5х30.5 мм
