Модуль живлення MATEK PM20S-2

Технічні характеристики:

• PM20S-2 виготовлений з компонентів 100 В постійного струму.
• Підтримка від 9 В до 85 В постійного струму. Вхідна напруга з захистом TVS 85 В
• 2 незалежних понижувальних регулятора напруги
• Регулятор 1, варіанти виходу 5,3 В / 6,1 В / 8,1 В. Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 22 А.
• Регулятор 2, варіанти виходу 5,3 В / 8,1 В / 12,2 В. Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 22 А.
• Вбудований дільник напруги 1K:25K для АЦП напруги 3,3 В

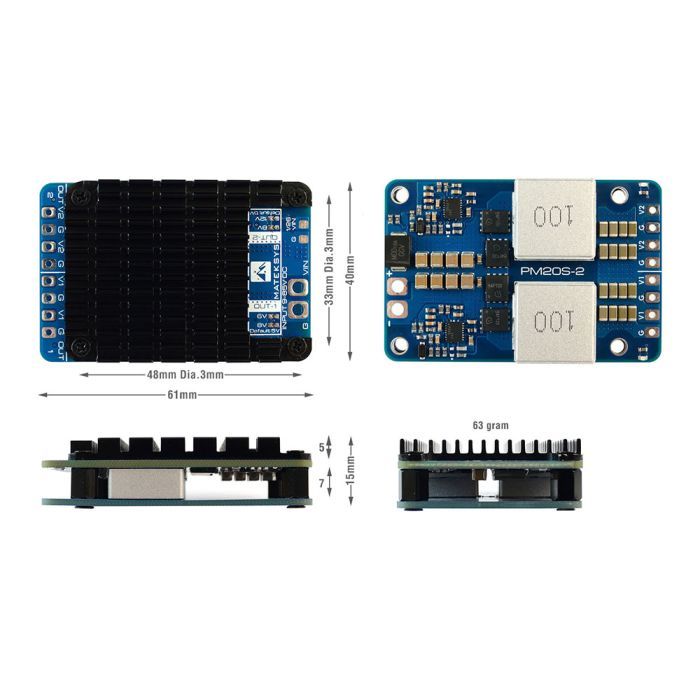

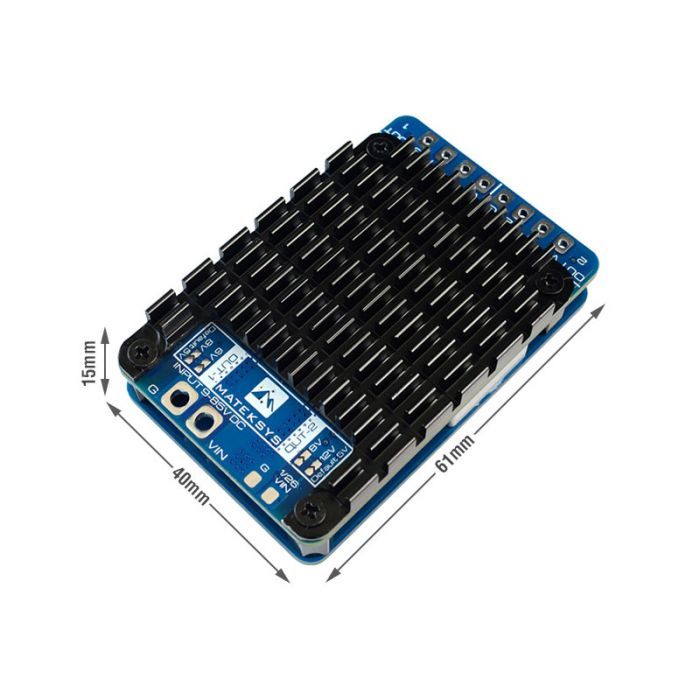

• Розмір і вага: 61x40x15 мм, 63 г

Регулятор 1

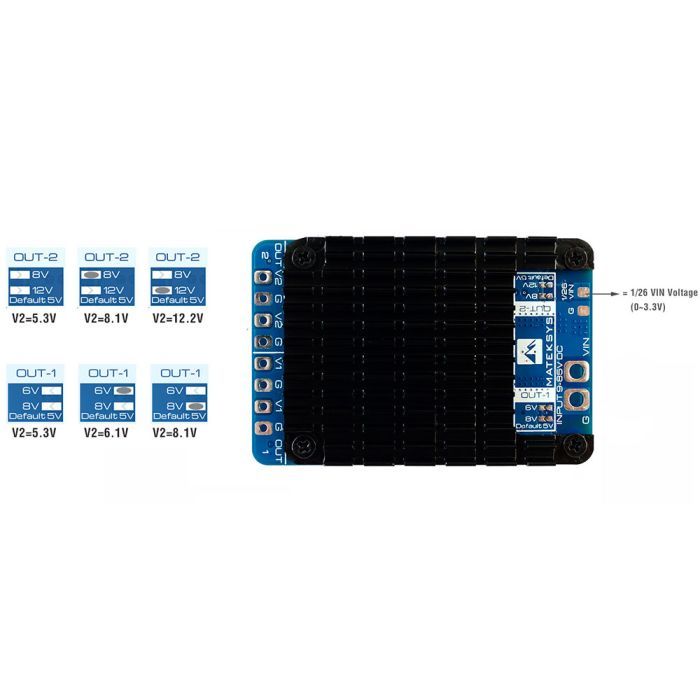

• Вихідна напруга 5,3 В / 6,1 В / 8,1 В варіанти.
• Допуск вихідної напруги 1,5%
• Синхронний перемикаючий понижуючий (або знижувальний) регулятор із типовим ККД від 90% до 96%
• Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 22 А.
• Вихідна пульсація 25 мВ (VIN=42В, вихід 5,3В при 5A), 35мВ (VIN=58В, вихід 5,3В при 15A)
• Струм в режимі очікування: 10~30 мА
• Захист від зворотної вхідної напруги: Ні
• Теплове відключення 150C
• Вихід стійкий до короткого замикання (1 секунда)
• Захист від надструму та самовідновлення
• Порада: для безперервного вихідного струму 15 А потрібна вхідна напруга >= 15 В

Регулятор 2

• Вихідна напруга 5,3 В / 8,1 В / 12,2 В варіанти.
• Допуск вихідної напруги 1,5%
• Синхронний перемикаючий понижуючий (або знижувальний) регулятор із типовим ККД від 90% до 96%
• Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 22 А.
• Вихідна пульсація 58 мВ (VIN=58 В, вихід 12 В при 5 А)
• Струм в режимі очікування: 10~30 мА
• Захист від зворотної вхідної напруги: Ні
• Теплове відключення 150C
• Вихід стійкий до короткого замикання (1 секунда)
• Захист від надструму та самовідновлення
• Порада: для безперервного вихідного струму 15 А потрібна вхідна напруга >= 15 В

Комплектація:

• Плата розподілу живленн Matek Power Module PM20S-2 - 1 шт
