FPV-дрони з оптоволокном – це інноваційні безпілотні літальні апарати (БПЛА), які для керування та передачі даних, включаючи відеосигнал, використовують не радіохвилі, а оптоволоконний кабель.
На FPV-дрон встановлюється оптоволоконна котушка, що забезпечує фізичне з'єднання з наземним модулем керування за допомогою тонкого, легкого та міцного кабелю, що розмотується у котушці під час польоту. По волоконно-оптичному кабелю передаються всі необхідні команди для керування літальним пристроєм, відеосигнал з камери, телеметричні дані.
Оптоволоконна система передачі даних використовує світловий промінь, що передається через кабель, а не звичний та стандартний радіосигнал. Перетворення електричного сигнала на світловий здійснюється за допомогою конвертерів "Земля" і "Небо", після чого світловий промінь передається безпосередньо по оптоволоконному кабелю. Це дозволяє FPV-дрону протидіяти засобам радіоелектронної боротьби (РЕБ та РЕР).

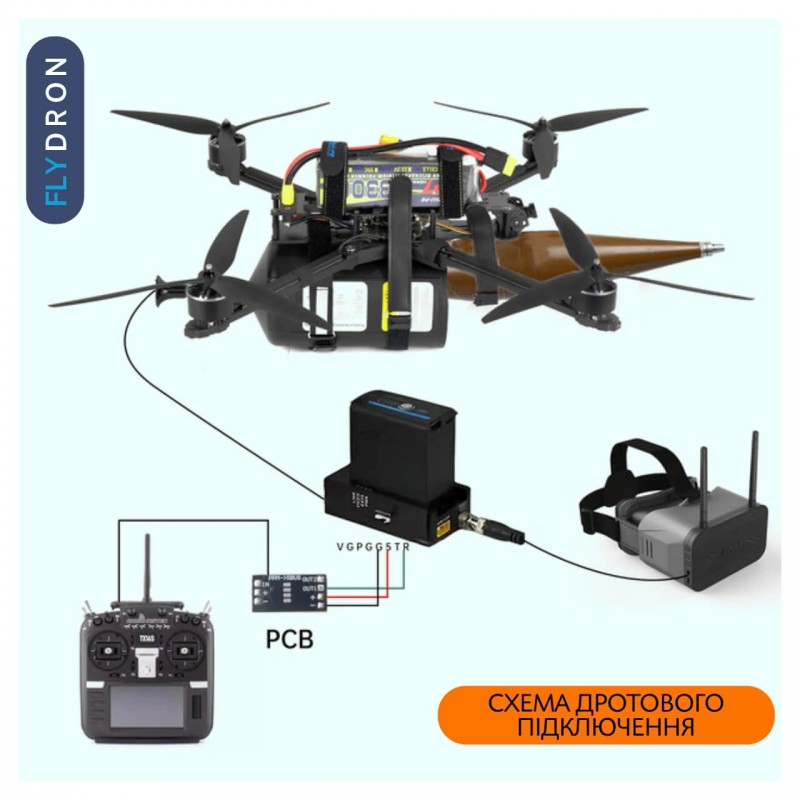

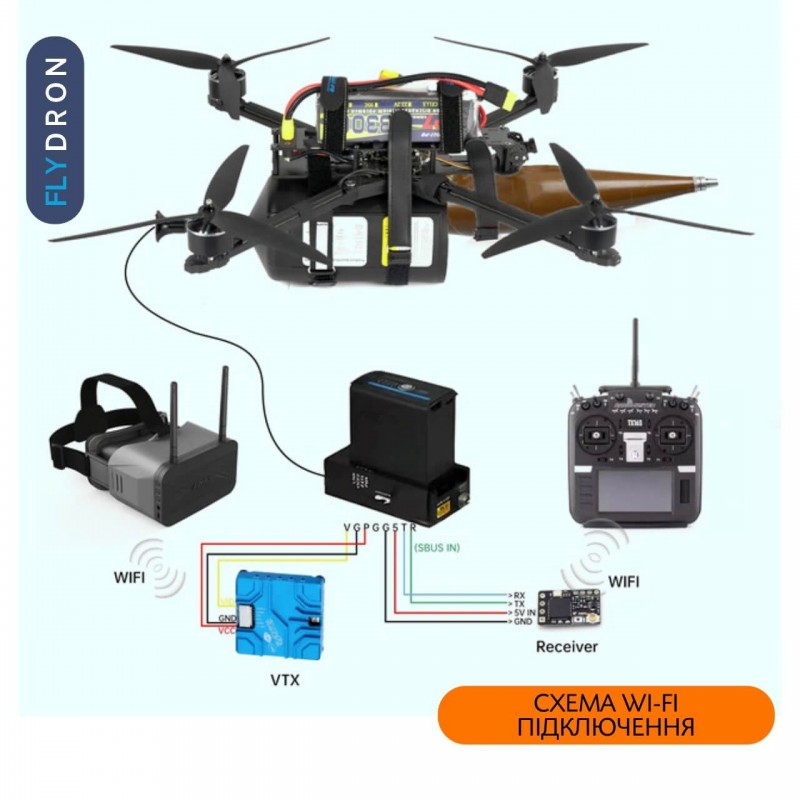

Повітряний оптоволоконний модуль (котушка) з кабелем гарантує стабільне з'єднання між FPV-дроном та наземним модулем керування (приймачем). Оптичний кабель у цьому випадку виконує роль подовжувача між польотним контролером дрона, його відеопередавачем та наземною станцією керування, що знаходиться на землі.
Застосування оптоволоконних технологій у роботі станції керування літальним апаратом забезпечує високу швидкість передачі даних, що дозволяє здійснювати ефективне керування FPV-дроном та моніторинг даних у реальному часі. Також це гарантує мінімальні втрати сигналу навіть на великих відстанях, що важливо для передачі великих об'ємів даних, таких як відео високої роздільної здатності, і без затримок.
При використанні FPV-дронів на оптоволокні виключено вплив електромагнітних перешкод, що гарантує стабільний та безперервний зв'язок навіть в умовах інтенсивного електронного шуму. Оптоволоконні FPV-дрони не такі залежні від погодних умов, оскільки сигнал передається всередині захищеного кабелю.
Дана система керування FPV-дронами ефективно працює на відстані до 15 км, залежно від обраного варіанта оптоволоконної котушки.
Волоконно-оптична система керування може використовуватись практично на будь-якому безпілотному літальному апараті (БПЛА). З цим завданням впорається практично будь-який FPV-дрон, єдине, що він повинен мати певні аеродинамічні характеристики і він здатний нести корисне навантаження. Керовані через оптоволокно FPV-дрони незамінні для виконання певних спеціальних завдань, навіть незважаючи на певні обмеження та особливості застосування.
Ми пропонуємо три моделі котушок з оптично-волоконним кабелем, що відрізняються довжиною кабелю: 5, 10 або 15 км. Купити наземний модуль керування FPV-дроном та необхідну оптоволоконну котушку ви можете у нашому інтернет-магазині, звернувшись до наших спеціалістів.
✔ Велика дальність польоту
✔ Висока швидкість сигналу
✔ Висока якість сигналу
✔ Стабільна передача даних
✔ Немає залежності від погодних умов
✔ Немає залежності від радіоперешкод

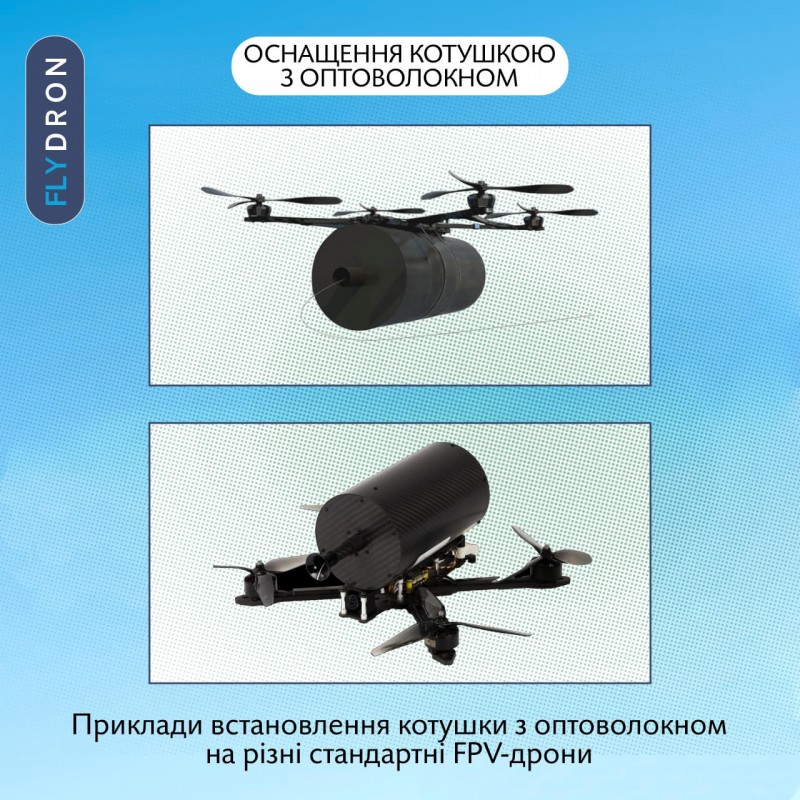

✔ Можливість оснащення модулем з оптоволокном стандартних FPV-дронів
✔ Застосування у цивільній сфері та використання у військових цілях
✔ Невразливість до засобів радіоелектронної боротьби (РЕБ та РЕР)
✔ Захист від перехоплення сигналу
✔ Високий рівень безпеки застосування
✔ Можливість роботи в підземних та закритих просторах
✔ Можливість роботи під водою

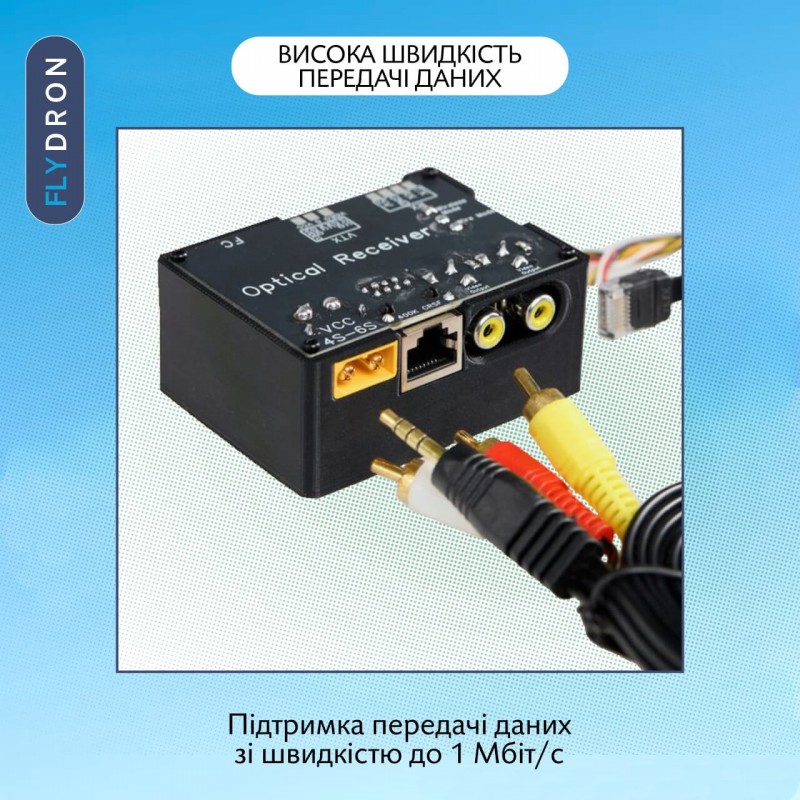

Швидкість передачі даних (Speed): 0~1 Мбіт/с
Підтримка передачі даних зі швидкістю до 1 Мбіт/с
Формат даних (Data Format): TTL, S.BUS
Підтримка стандартів TTL та S.BUS, які використовуються для передачі цифрових сигналів.
Дальність передачі (Transmission distance):
Single mode fiber 0-25 км
Інтерфейс даних (Data Interface): GH1.25
Вхідна напруга: 9-18 В
Дальність передачі сигнала: 25 км
Протоколи передачі даних: CRSF, ELRS, та TBS
Відео: PAL, NTSC
Роз'єми передачи даних:
Data: GH1.25 або RJ45
Video: GH1.25 або 2xRCA female
Довжина хвилі: 1310 нм / 1550 нм
Наземний модуль керування
AV кабель RCA – mini jack для підключення відео
Кабель RJ45-RJ45
RJ45 Адаптер
Кабель GH1.25 4 pin
Кабель GH1.25 6 pin
