Плата розподілу живлення (PDB) MATEK PDB HEX (PDB-HEX)

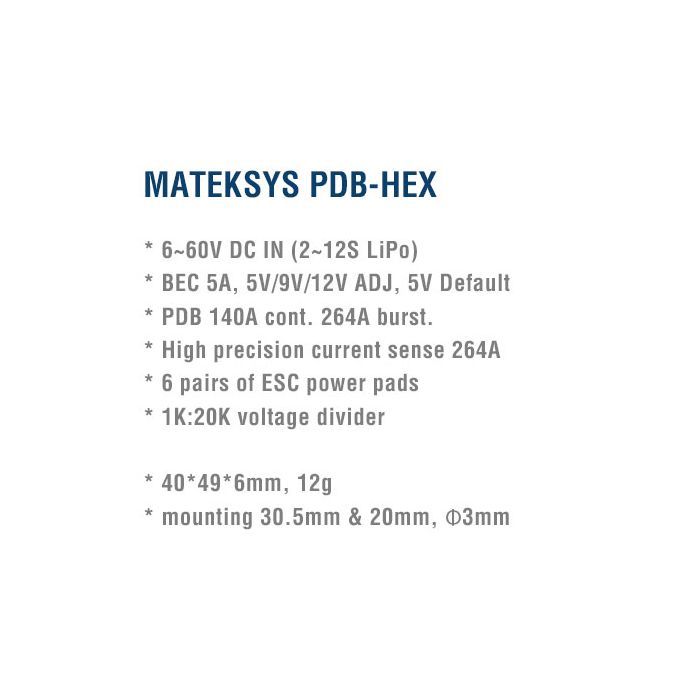

Плата розподілу живлення Matek PDB-HEX, 12S compatible

PBD:

• Діапазон вхідної напруги: 6~60В (2~12S LiPo)
• Резистор PDB/датчик струму: 140 А (тривалий), 264 А (імпульсний)
• Блоки живлення ESC: 60А прод. 100А піковий
• 6x педи живлення/сигналу/телеметрії ESC
• Датчик струму: 264 А, 3,3 В АЦП
• Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз'єм JST-SH-8P та контактні майданчики

• Vbat: напруга батареї
• G: земля
• Curr: поточний сигнал
• Tlm: дублює контактні майданчики Tlm для телеметрії ESC.
• S1/S2/S3/S4/S5/S6: сигнал ESC
• Vx: вихід регулятора

Вихід BEC Vx (5 В за замовчуванням)

• Vx= 5 В за промовчанням безперервний струм 5 А

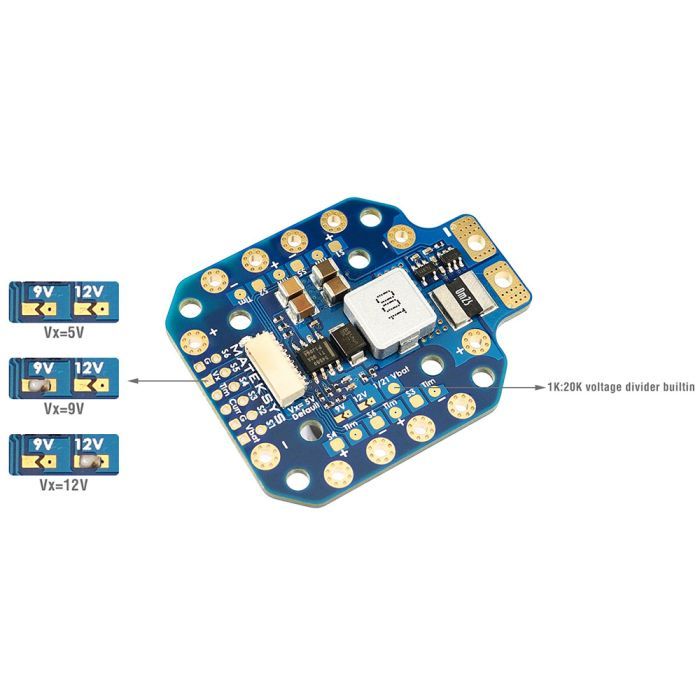

• Мостова перемичка 9, Vx = 9, безперервний струм 4 А, макс. 5 А
• Мостова перемичка 12 В, Vx = 12 В, безперервний струм 4 А, макс. 5 А
• стійкий до короткого замикання (1 секунда)
• Захист від перевантаження по струму та самовідновлення

Дільник напруги

• Резистори 1K:20K
• Вихідна напруга 1/21 Вбат.

Технічні характеристики:

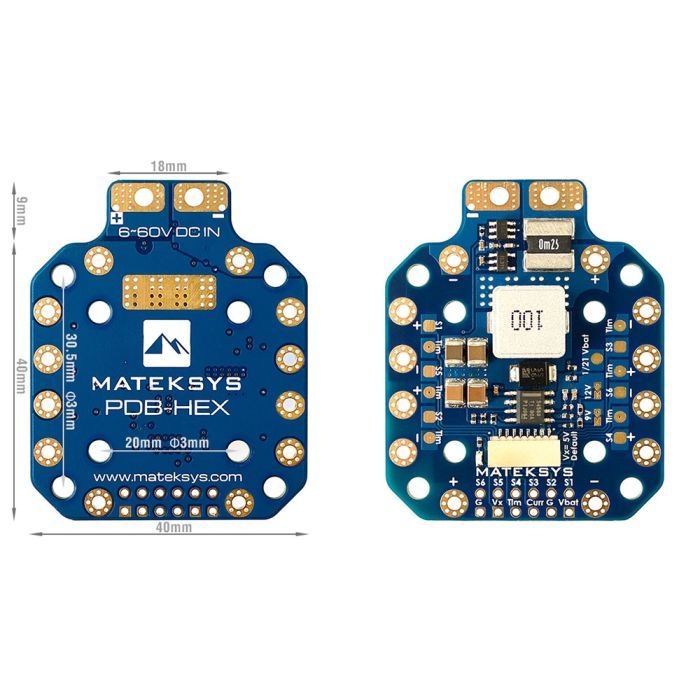

• Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
• Розміри: 49 х 40 х 6 мм
• Вага: 12 г

Комплектація:

• PDB-HEX

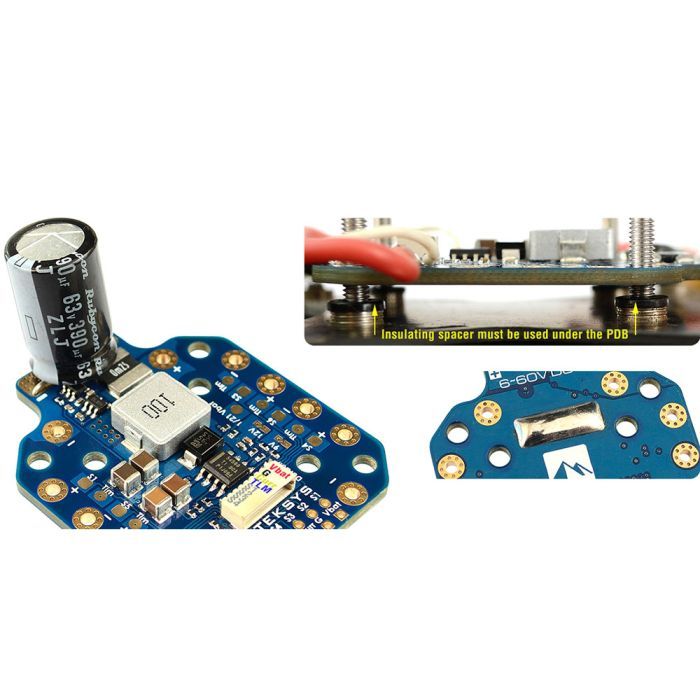

• Рубікон ZLJ 63В 390мкФ
• JST-SH1.0_8-контактний кабель, 5 см
• Роз'єм JST-SH1.0_8pin - 2 шт
