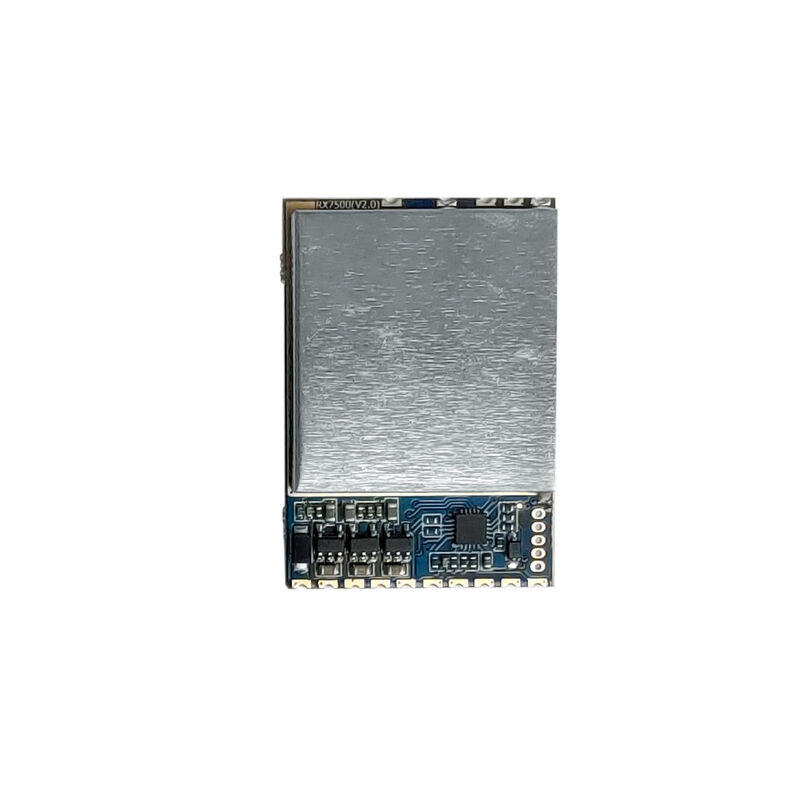

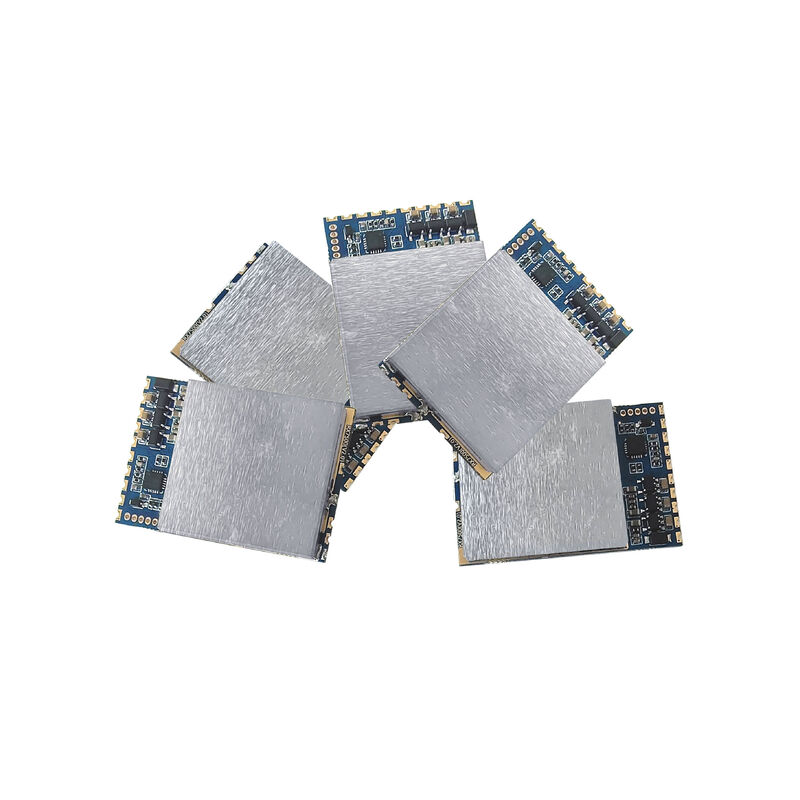

Відеоприймач FPV 6.0 ГГц Kimpok RX7500

Модуль аналогового відеоприймача Kimpok RX7500 з високою чутливістю 7,2 ГГц
RX7500 - це високопродуктивний модуль аналогового відеоприймача (VRX) з частотою 7,2 ГГц, розроблений для систем бездротової передачі відео з великим радіусом дії та низькою затримкою. Завдяки високостабільній архітектурі генератора місцевого коливання з ФАПЧ він забезпечує чудову точність частоти і високу стійкість до перешкод, гарантуючи стабільний і чіткий прийом відео навіть у складних радіочастотних умовах.
Модуль підтримує широкий діапазон частот від 6,0 до 7,5 ГГц, має 16 вбудованих каналів і забезпечує точне налаштування частоти SPI з кроком 1 МГц, що робить його ідеальним для професійної інтеграції систем бездротового відео. Завдяки високій чутливості до -95 дБм та відмінним відеохарактеристикам RX7500 значно підвищує надійність сигналу та стабільність зображення на великих відстанях.

Ключові особливості

• Робота в діапазоні 7,2 ГГц для зниження перешкод та більш чистого сигналу
• Висока чутливість прийому (-95 дБм) для покращення роботи зі слабкими сигналами
• Програмоване керування частотою SPI з роздільною здатністю 1 МГц
• Вбудовані 16 каналів, що вибираються DIP-перемикачем або SPI
• Конструкція генератора місцевого коливання з ФАПЧ для чудової стабільності частоти
• Стандартний аналоговий відеовихід 1Vp-p (75 Ом)
• Вихід рівня сигналу RSSI для моніторингу та вторинної розробки
• Джерело живлення 5 В з низьким енергоспоживанням

Переваги продукту
Вища перешкодостійкість
Робота в діапазоні 7,2 ГГц допомагає уникнути перевантажених діапазонів частот, знижуючи шум фону і конфлікти сигналів.

Стабільний прийом на великій відстані
Висока чутливість забезпечує надійний прийом відео навіть за умов слабкого сигналу.

Проста інтеграція у систему
Компактний дизайн модуля зі стандартними інтерфейсами забезпечує безшовну інтеграцію в різні пристрої бездротового відео.

Гнучке керування частотою
Управління SPI дозволяє здійснювати безперервне налаштування від 6 ГГц до 7,5 ГГц, що підходить для індивідуальних систем і узгодження декількох пристроїв.

Професійна якість відео
Низькі значення диференціального посилення та фазового спотворення забезпечують більш стабільне відтворення кольору та деталей зображення.


Застосування

• Промислові системи бездротового відеоспостереження
• Термінали бездротової передачі відео на великі відстані
• Системи роботизованого бездротового зору
• Бездротові відеоканали у складних умовах
• Автомобільні бездротові відеоприймачі
• Розробка користувачів систем бездротових відеоприймачів

Технічні характеристики

Модель	RX7500
Тип продукту	Модуль аналогового відеоприймача (VRX)
Діапазон частот	6000 – 7500 МГц
Частота за замовчуванням	6150 МГц
Метод налаштування	Управління SPI (крок 1 МГц)
Кількість каналів	16 каналів (DIP-перемикач)
Демодуляція	ЧС/ФАПЛ
Проміжна частота (ПЛ)	5400 МГц
Чутливість прийому	-95 дБм
Діапазон вхідного рівня	-95 дБм ~ +5 дБм
КСВН на вході	≤ 2:1
Імпеданс антени	50 Ом
Імпеданс відеовиходу	75 Ом
Рівень відеовиходу	1 В пік-пік (типовий)
Полярність відео	Негативна
Частотна характеристика відео	±5 дБ (50 Гц ~ 6 МГц)
Диференціальне посилення	±5% Макс.
Диференційна фаза	±5° Макс.
Співвідношення сигнал/шум	≥ 30 дБ
Напруга вихідного сигналу RSSI	1,2 В ~ 0,6 В (-30~-90 дБм)
Джерело живлення	5 У постійного струму
Максимальне споживання струму	390 мА
Робоча температура	-10°C ~ +65°C
Температура зберігання	-30°C ~ +85°C
Рівень інтерфейсу SPI	3,3 (≤100K біт/с)
