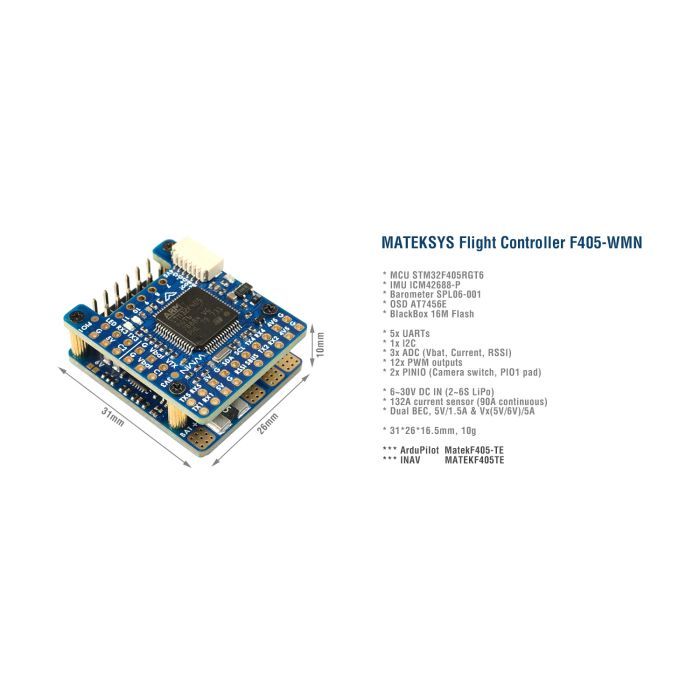

Політний контролер (FC) MATEK F405-WMN (F405-WMN/HP024.0104)

Технічні характеристики ФК

• Мікроконтролер: STM32F405RGT6, 168 МГц, 1 МБ флеш-пам'яті
• ІМУ: ICM42688-P
• Баро: SPL06-001
• Екранне меню: AT7456E
• Чорний ящик: спалах 16M
• 5x UART, 1x опція Softserial_Tx (INAV)
• 12 виходів ШІМ
• 1x I2C
• 3x АЦП (VBAT, струм, RSSI)
• 1x запасний PINIO
• USB/подовжувач звукових сигналів з типом C (USB2.0)
• Вбудований інвертор UART2-RX для входу SBUS
• Вхіди, що перемикаються, для подвійної камери

Потужність

• Вхід постійного струму 6-30 В (2-6S LiPo)
• Датчик струму 132 А (шкала INAV 250, ArduPilot 40 А/В)
• PDB/резистор вимірювання струму: 90 А в безперервному режимі, 132 А в пакетному режимі.
• BEC 5 В 1,5 А для перетворювачів частоти та периферійних пристроїв
• BEC Vx 5A для сервоприводів, опція 5 В/6 В
• Vbat для відеопередавача та камери
• ЛДО 3,3 200 мА
• Датчик напруги акумулятора: 1к:20к
